PREZENTÁCIA III (návrh)

situácia: vyznačenie polohy objektu, hlavného vchodu, výhľadov, riešenia dopravných komunikácií, hlavných centier,...

pôdorys 1.NP s  nadviazaním na okolie.
pôvodné merítko 1:1000
predbežné riešenie rozloženia jednotlivých funkcií (komerčné priestory, sklady, vchody, zázemie,...)

pôdorys 2.NP
pôvodné merítko 1:1000

pôdorys 3.NP
pôvodné merítko 1:1000

pôdorys 4-14.NP
pôvodné merítko 1:1000
síce sa tieto podlažia líšia v šírkach, princíp riešenia by som zachovala rovnaký, čiže pre momentálne riešenie pôdorysov na úrovni schematického funkčného rozdelenia som tieto podlažia zastúpila jedným výkresom.

rez objektom
pôvodné merítko 1:500
zmena oproti poslednému rezu : zväčšila som šírku átria o 2 metre podľa požiarnych predpisov (viď. ďalší výkres); šírky podlaží s kancelárskymi priestormi som z vnútornej zmenila zo 7 na 5,5m a z vonkajšej som ich nemenila - kancelárske priestory sú variabilné a nižšie je uvedený podrobný pôdorys najširšieho aj najužšieho podlažia - oba fungujú.

riešenie šírky átria podľa PO

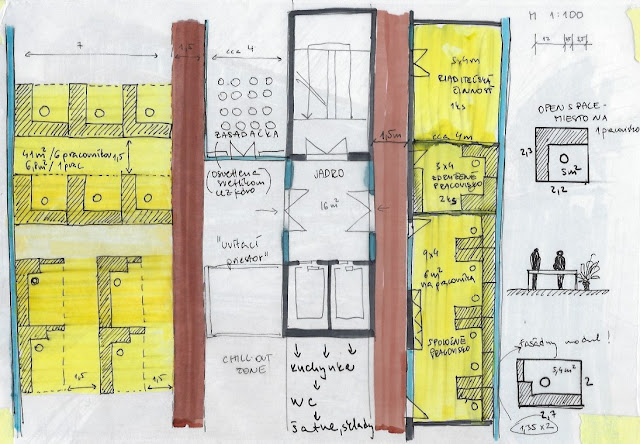

schéma najširšieho podlažia
možné usporiadanie kancelárií a jednotlivých pracovíšť
umiestnenie jadra a zázemia

ďalšie riešenie usporiadania pracovísk

rez a pôdorys
najužšia časť podlažia (3,5m)
v nadväznosti na jadro



pohľad z juhu
pôvodné merítko 1:2000

pohľad zo západu
pôvodné merítko 1:2000

axonometria hmôt

3D zobrazenie celej štvrte

pocitové skice
